成像

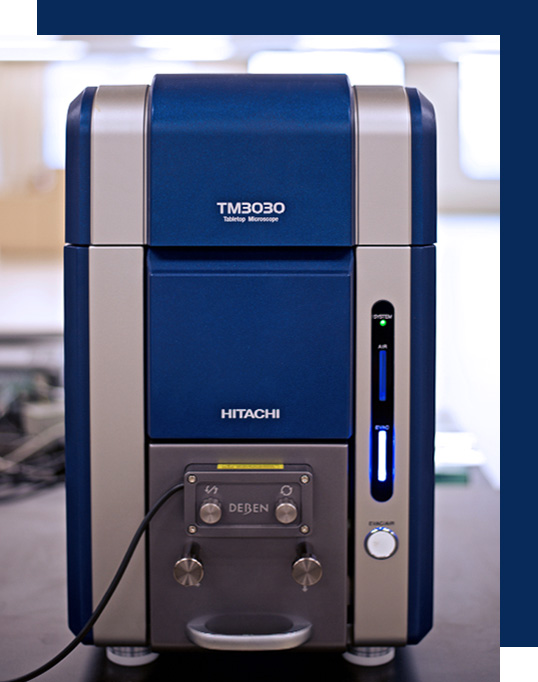

使用具有布鲁克能量色散X射线光谱（EDX）附件的Hitachi TM3030台式扫描电子显微镜(SEM)，Altas®能够以15至30,000倍的放大倍率成像样品，包括样品表面的化学分析 - 有助于各种应用：

● 纤维浸渍

● 断裂分析

● 聚合物和复合物分析

● 杂质的元素分析（至0.1原子％）

● 颜料和填料分散分析

● 样品特征尺寸的图像处理（低至500 nm）

● 对于厚度小于3mm的样品，固化材料的横截面表面分析是可能的。

试样必须是固体。



ASTM: E1508, F1877

流变学分析

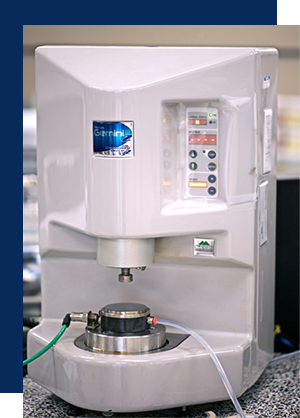

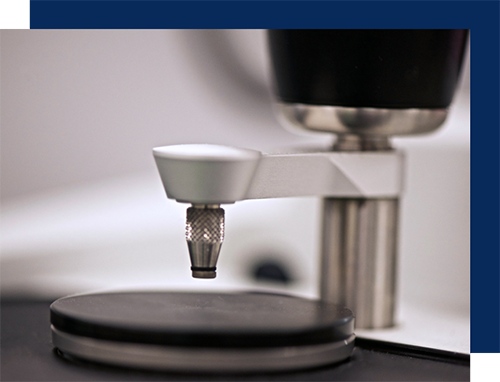

我们的 Malvern Gemini 2 Bohlin流变仪可以执行标准粘度测量以及固化响应。它配备了热电加热和冷却板，可以实现等温和程序化的温度计划，在10到120°C的温度范围内，在各种剪切速率下运行。

属性包括：

● 凝胶时间

● 蠕变分析

● 粘性

ASTM: D4473, D7836, D3795



Altas®还使用Gardco Gel Timer和Gardco Hot Pot Gel Timer来生成150 cc或100 cc样品的凝胶时间值。Gardco火锅凝胶定时器可在室温下固化，也可在65至175°C的高温下固化。

数字Brookfield DV-II粘度计有助于测量粘度。

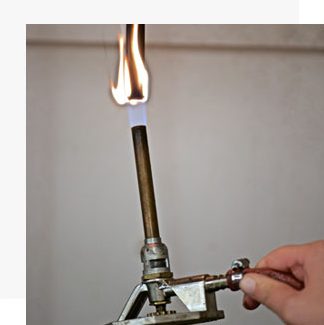

我们还配备了UL94测试，包括垂直（UL94V）和水平（UL94HB）燃烧方法，能够铸造3和6 mm的棒材。请注意，Altas®不是经过认证的测试实验室，Altas®无法提供UL认证。这些测试提供了支持认证的数据。

化学表征



我们的Nicolet iS10衰减全反射傅里叶变换红外光谱仪（ATR-FTIR）可生成样品化学官能团的指纹。ATR附件可以对样品进行非破坏性分析。



属性包括：

● 化学成分

● 杂质分析

● 用于质量保证的化学品比较



ASTM: E1252

机械性能表征

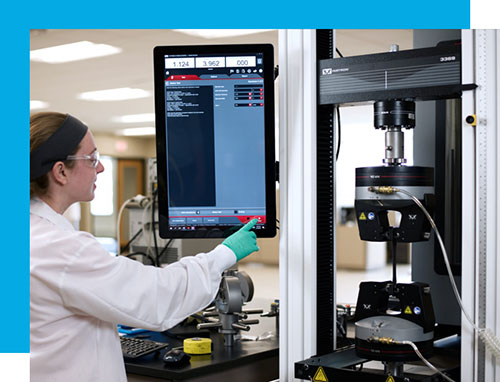

我们的Instron 3369通用测试仪可测量各种材料的各种性能，包括塑料，金属，陶瓷，纺织品，粘合剂，弹性体，泡沫等。我们还有一台Instron 3119-615环境箱，温度范围为-100到+ 350°C。它足够高，可以对具有显着断裂伸长率的材料进行拉伸测试。



属性包括：

● 粘合强度（搭接剪切，180°或90°剥离）

● 拉伸强度，屈服应力，断裂伸长率和模量

● 抗压强度，屈服应力，弹性和模量

● 弯曲强度，屈服应力和模量（3点弯曲）

● 撕裂力量



我们可以测量各种聚合物材料，包括坚韧的高硬度环氧树脂和聚氨酯，以及更柔软的有机硅弹性体。



ASTM: D903, D1876, D695, D1002, D3163, D638, D790, D624



我们还提供D，A和OO刻度的肖氏硬度计，用于测量材料硬度。



ASTM: D2240

电性能表征

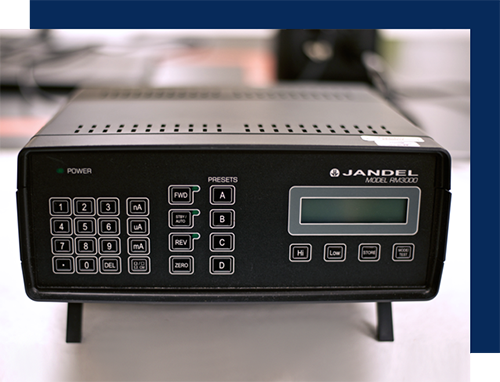

我们的Jandel RM3000是一款4点探头，可以测量薄膜和散装材料（包括导电粘合剂）的电气特性。



它可用于表征电阻率（电导率）：

● 电导率测量，1毫欧每平方（10^-3）至5 x 10⁸欧姆每平方，精度为0.3％

● 体积/体积电阻率测量，1毫欧 - 厘米（10^-3）至10⁶欧姆 - 厘米



ASTM: D2739

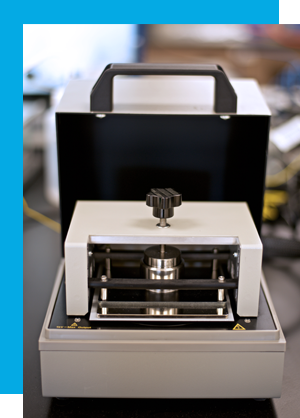

我们的Keysight B2985A电阻率仪具有16008B电阻率电池，可测量电绝缘材料的体积和表面电阻率。温度和湿度与电阻率串联测量。测试仪的使用温度范围为0至55°C，相对湿度小于70％。值通常在500V的源电压下产生。典型的样品尺寸是4“×4”的正方形，厚度为3mm。正方形的两个面应尽可能平坦且平行。

电阻率测量范围如下：

● 体积电阻率[1 x 10⁷ohm.cm至4 x 10¹⁸ohm-cm]

● 表面电阻率[1 x 10⁶ohm / sq至4 x 10¹⁷ohm / sq]

ASTM D257

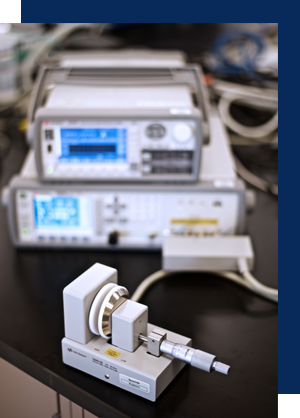

我们的Keysight E4908AL介电常数电表和16451B测试电池测量介电常数（相对介电常数）和耗散因数（tan delta）。测试电池可以在0至55℃的温度下使用。测试仪可以提供20 Hz至300 kHz频率范围内的测量。为了生成准确且可重复的结果，夹具需要厚度小于10 mm的圆盘形样品，理想的2 mm或更小，直径为40到56 mm（1.6到2.2英寸），表面尽可能平坦且平行。

ASTM D150

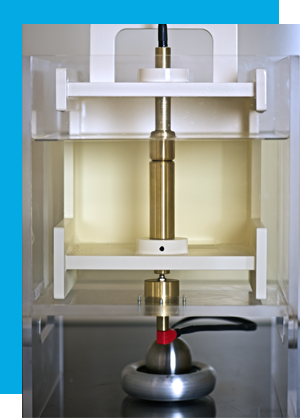

我们的Phenix 4TCE100-10 / D149直流电介质强度测试仪可测量绝缘材料中的介电强度或产生失效所需的电压。我们有2型和5型电极以及带变压器油的室温油浴，符合ASTM D3487 II型。该装置可以提供高达100 kV的电压，最小升压速率为500 V / s。样品必须薄且平坦且具有平行面。使用2型电极时，样品的直径必须至少为2英寸。每个样品也必须足够薄，以便在单元的最大范围内失效，对于最高绝缘的样品，通常对应于2mm或更小的厚度。



ASTM D3755
